Structural features

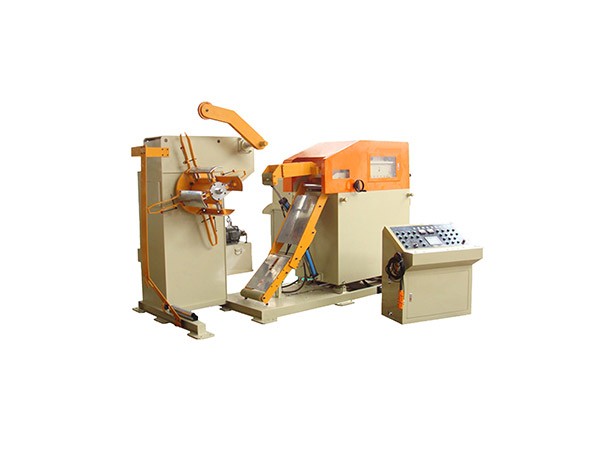

NCMB三机一体伺服料架矫直送料机,结合材料架、整平机、送料机三机一体的整体组合。因应较长及较多变化的送料长度,合理化提升生产效益,节省占地空间,送料精度稳定性高,具备操作稳定性及多项监测简易功能。
强调高刚性的机构结构,确保产品品质及送料精度。
配备自动误送检知装置,方便工作中自动监测,简化操作 ,方便维修保养 。
送料长度、送料速度可自行设定,操作简便 。
送料角度可选择180度或240度范围内送料,提升生产效益 。
送料线高度采用涡轮设计,可轻易调整高度。
Product parameters
项目 | 型号 | ||||
NCMB-4 | NCMB-5 | NCMB-6 | NCMB-7 | NCMB-8 | |
材料宽度mm | 70-400 | 70-500 | 70-600 | 70-700 | 70-800 |
材料厚度mm | 0.5-3.2 | ||||
最大料重kg | 1500 | 2000 | 3000 | 5000 | 8000 |
卷料内径mm | 508±20 | ||||
卷料外径mm | 1200 | ||||
出料速度m/min | 24 | ||||
送料伺服电机kw | AC3.5 | AC3.5 | AC5 | AC5 | AC5 |
料架电机kw | AC2 | AC2 | AC3.5 | AC3.5 | AC3.5 |
料架扩张范围mm | 480-520 | ||||
料架扩张方式 | 液压 | ||||
最大送长度mm | 500 | ||||
最大送料次数 | 50 | ||||
标准送料精度mm | ±0.20 | ||||
送料线高度mm | 客户指定±75(选配电动调节) | ||||
台车上升行程mm | 200(选配) | ||||
卷料保持 | 滚轮式 | ||||
压料轮 | 气压压料 | ||||
进料滚轮 | 数量2X2 | ||||
处理:表面硬化后镀硬铬 | |||||
压下方式:空压式 | |||||
放松方式:空压式 | |||||
矫直滚轮 | 上6下5 | ||||
处理:表面硬化后镀硬铬 | |||||
压下方式:空压式 | |||||
放松方式:空压式 | |||||
压下方式:螺杆式 | |||||
送料滚轮 | 数量2 | ||||
处理:表面硬化后镀硬铬 | |||||
压下方式:空压式 | |||||
放松方式:空压式 | |||||
料边导引 | 直立式滚轮 | ||||
手轮宽度调整 | |||||
空气压力kg | 5 |
Company advantages
自有生产厂房,拥有全数控加工中心,国内大品牌数控车床、磨床等加工设备,年生产2000台 ,常规品常年现货足量储备,快至当天发货,厂家直供,性价比更高。
核心成员经验超过20年以上,致力于研发设计具有替代进口设备能力的冲压周边设备,可根据实际生产线需求量身定制产品方案,可协助客户规划整套冲压周边设备方案。
核心设备原材及配件均选自进口品牌,产品具备严格的来料-出厂检测流程,核心技术员从业经验均在10年以上,对品质我们一直保持严要求,高标准,确保设备性能达标。
技术工程师上门安装调试, 苏州/嘉兴2大服务网点,售后团队及时响应,设备有故障,24小时提供方案,免费提供操作指导及远程技术服务,常规品质保1年,终身维护。
Service guarantee
保证产品品质与精度
可规划冲压周边成套设备方案
满足高中低速精密之冲压
提供设备安装/调试/维护服务
